Riparazione Joystick (Spectravideo Quickshot II)

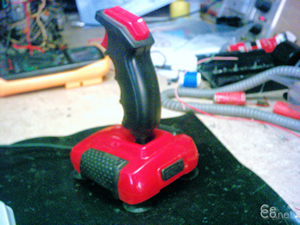

Spectravideo Quickshot II

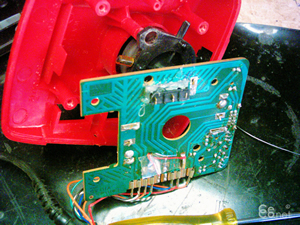

Il joystick presentava uno smembramento dello switch del movimento laterale. Siccome il completo assemblaggio meccanico originale e' pressoche' irreperibile si e' ovviato al problema fresando il circuito stampato con un'asola di opportune dimensioni, atte ad ospitare un microswitch con lamella tipo "finecorsa", di comune reperibilita', e di grande affidabilita'. Il fissaggio del medesimo e' stato effettuato con una generosa colata di colla a caldo.

Spectravideo Quickshot II

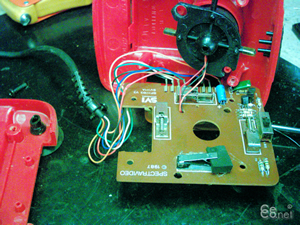

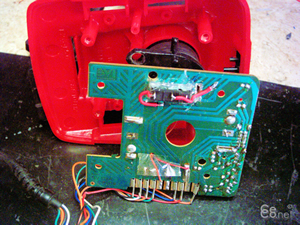

Si e' infine inserito uno spessore di nastro di gomma autoadesiva al di sotto della lamella, tale da conferire al microswitch la giusta forza antagonista all'azione della leva del joystick. I contatti del microswitch utilizzati sono quello del Comune (C) ed il Normalmente Aperto (NO), e sono stati opportunamente riportati con due spezzoni di filo sulle relative piste del circuito stampato.

Spectravideo Quickshot II Spectravideo Quickshot II

Per il mantenimento in efficienza dei restanti contatti si e' provveduto ad irrorarli con una spruzzata di spray disossidante secco per contatti elettronici.
